あれ、５ページ目がUPできなかったのでもう一回。

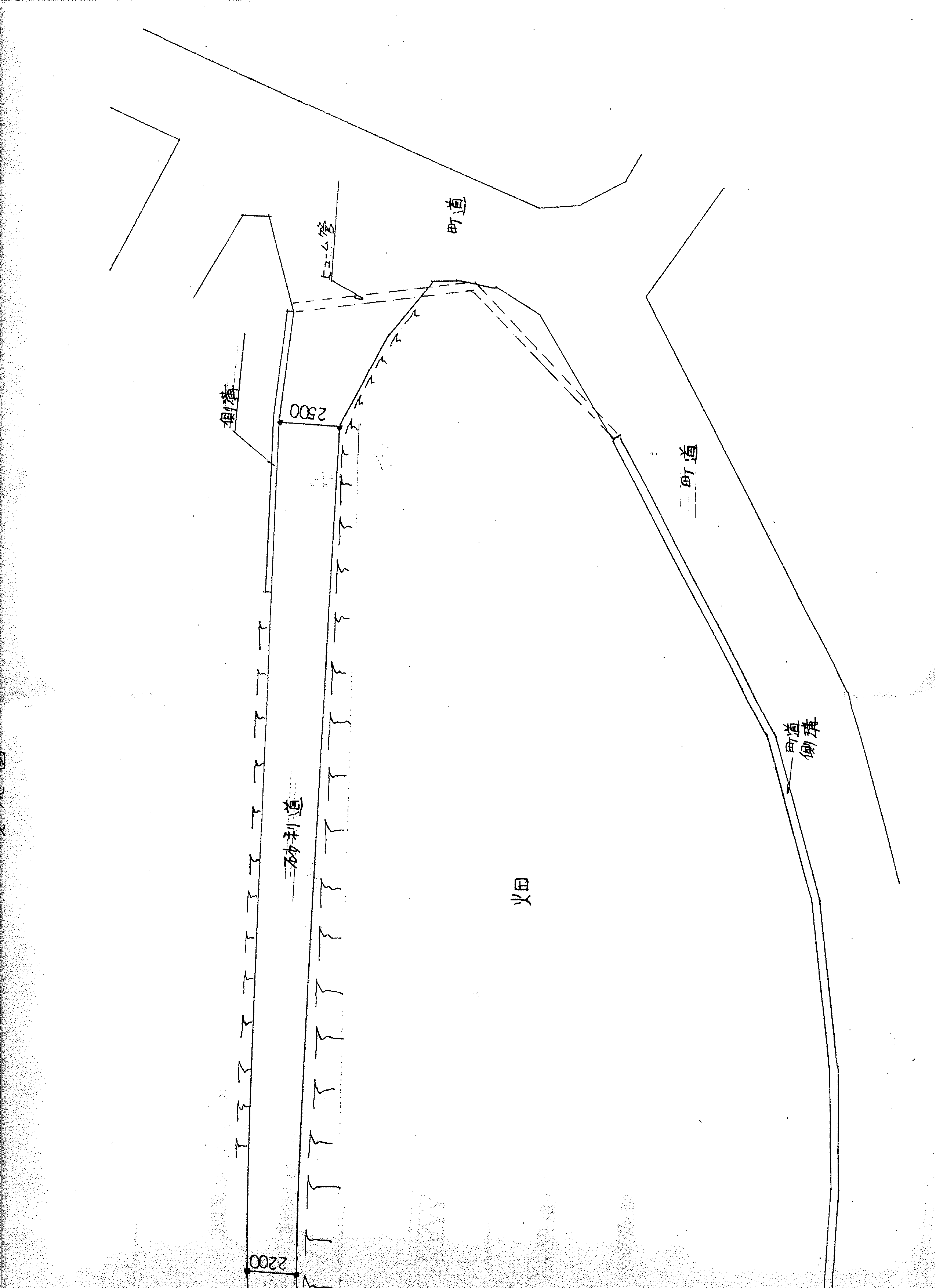

5ページ目。画面下(4ページ目では画面上になります)、町道の道幅が4mと記載されていることに注目。

今日はUPしませんが、ここは、設計道幅が5m、左右に傾斜1/1で用排水堀があり、同じ高さならば、堀の用地1mが必要になります。
実際には、水田側が1m低い(右下上方向への交差点付近の標高が92.6m、左下「町道」という文字に囲まれた水田が91.5m)ので、合計3m必要です。
画面下から交差点を右下に曲がる道が、町道17号。
画面左上から交差点までの道が町道８４号。
画面右上から右下にかけての道が「認定外道路」、いわゆる赤道です。

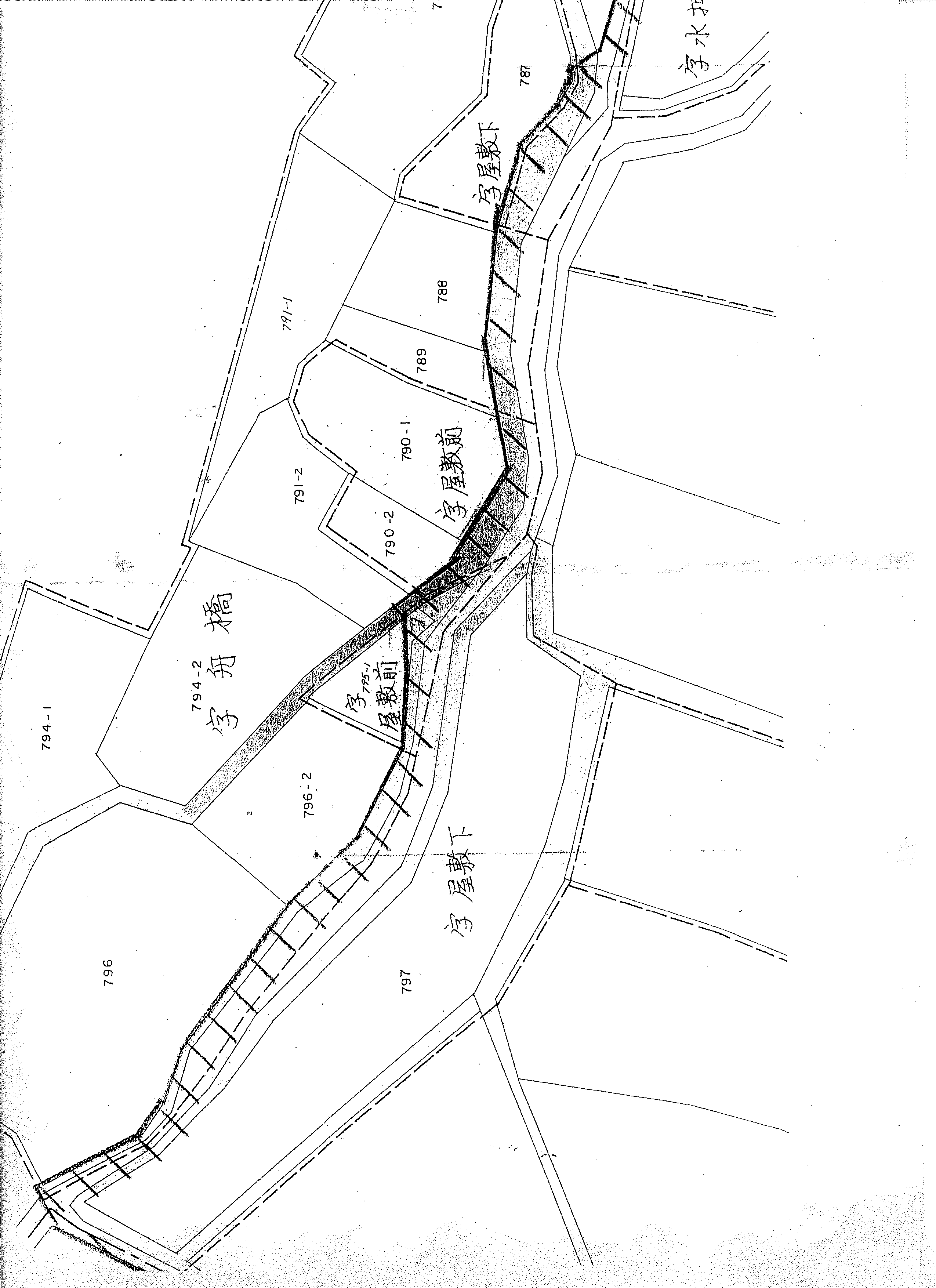

３ページ目公図には認定外道路のみ記載があり、町道に付いては、換地処分で建設省に登記されましたので、公図には記載されていません。「字屋敷前795-2」付近に記載された斜線が換地処分の対象になった従前地であることを示しています。

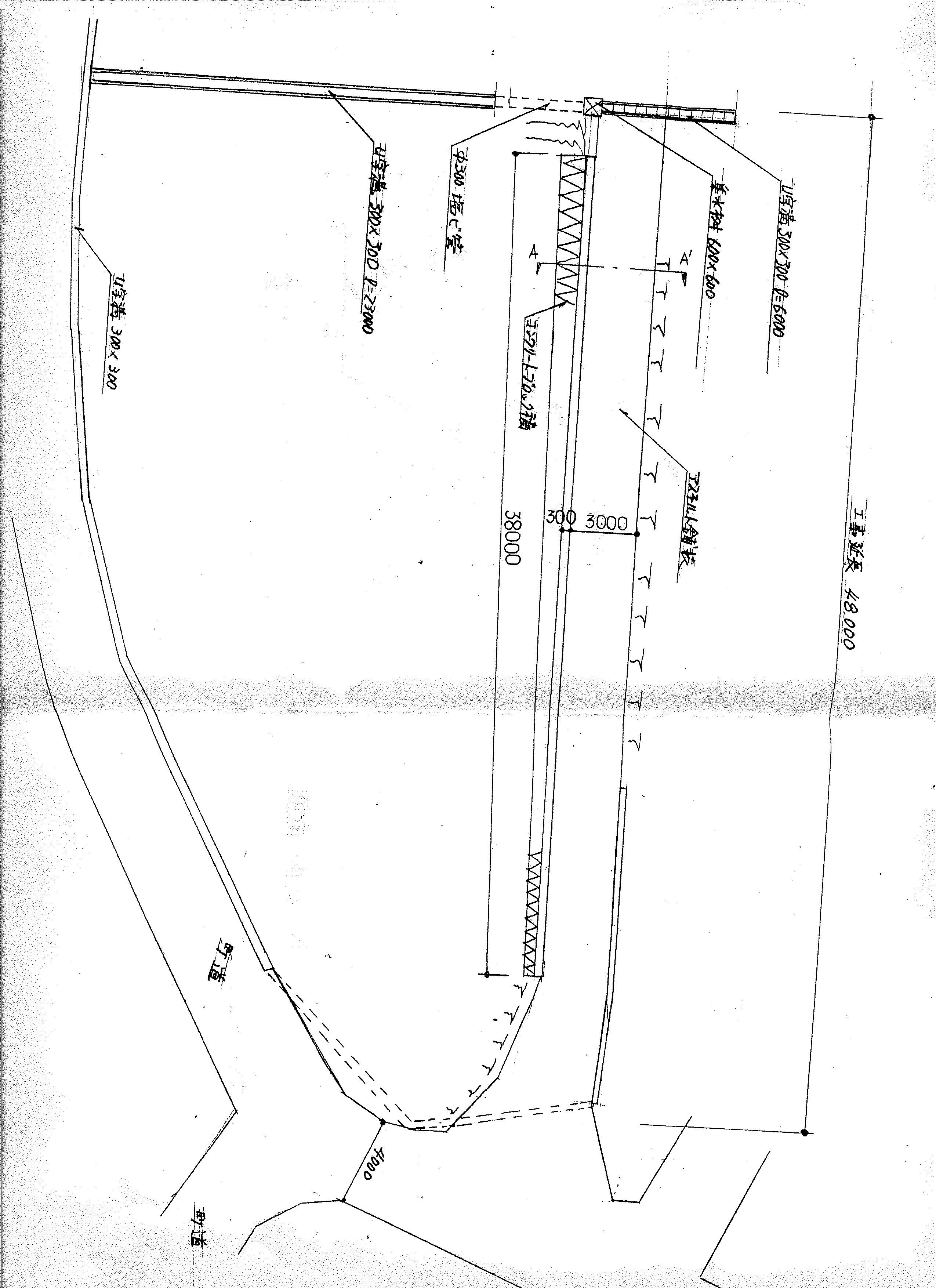

4ページ目。本物はA3名のですが、中央付近だけA4で。3ページ目も同様です。

3ページ目

2ページ目
